حساس ومستكشف الموبيل والتعرف على موجاته
فكرة عمل دائرة الكترونية لدائرة مستكشف للموبيل او التليفون المحمول وذلك من خلال التعرف على ترددات التليفون المحمول إذا تواجد في نفس المكان الموجود فيه دائرة المستكشف هذا.
كيف يعمل المستكشف ونقاط ضعفه وقوته
الدائرة تعمل عندما يكون الموبيل في كلاً من حالتي الاتصال ( Incoming & Outcoming ) وحالة استلام او ارسال رسائل SMS، اي انه في حالة استلام اي موجات او ارسال اي موجات عبر التليفون المراد التعرف عليه واستكشافه.

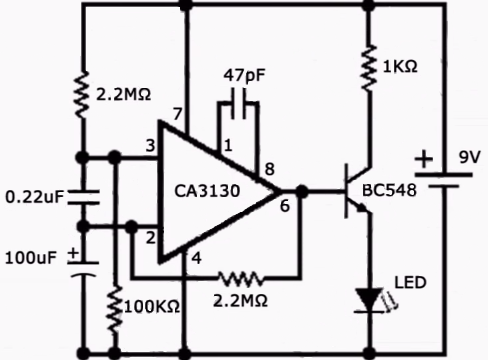

مخطط الدائرة الالكترونية
مكونات الدائرة الالكترونية
- CA3130 ic.
- ترانزستور BC548.
- مقاومة كهربائية: 2.2Mohm *2, 100kohm, 1kohm.
- مكثف: 100uf-50v, 0.22uf,47pf.
- 1 led.
- مصدر جهد مستمر 9v.
فيديو توضيحي للدائرة مستكشف الموبيل
