دائرة مكبر صوت لتكبير الصوت الداخل من الميك. ويمكن إستخدام هذه الدائرة في العديد من التطبيقات مثل مشغل الأغاني و النداء الداخلي Intercom ومكبرات الراديو.. إلخ. وببعض التعديلات يمكنك تحويلها إلى حساس للصوت. الدائرة مكوناتها بسيطة وتعتمد في عملها على عنصر رئيسي عبارة عن Power Amplifier هو LM386 والمسئول عن عملية تكبير الصوت ، ويعمل بطاقة منخفضة ويحتاج معه للعمل بعض المكانات البسيطة.
LM386 هو Power Amplifier صمم ليتم إستخدامه في التطبيقات منخفضة الجهد. والشائع إستخدامه في الاجهزة التي تعتمد على البطاريات كمصدر للطاقة مثل Radio ، Music Player .. إلخ. والـ Gain لـ LM386 تم وضعه ليكون 20 ، ولكن بإضافة مكونات خارجية معه مثل المكثف والمقاومة سوف تحصل على gain يصل إلى 200 مرة تكبير. وذلك من خلال اضافة مقاومة ومكثف على طرفيه 1 و 8.
ويقوم المكبر بعملية تكبير إشارة الدخل 200 مرة ، وذلك في نظاق جهد التغذية 4 – 12فولت لـ LM386 والتي توضحه الداتاشيت الخاصة به.
اطراف LM386
الدائرة الالكترونية 1
مكونات الدائرة
LM386
Speaker 8ohm 0.5 W
Condensor Mic
Cap: 0.05uf , 0.1uf , 10uf *2, 220uf
R: 10k , 10ohm
VR: 10k ohm
يتم توصيل LM386 بمصدر التغذية من خلال طرفيه 6 و 4 ، الطرف 6 هو +Vcc والطرف 4 هو Ground. ويعمل LM386 t في حدود جهد 12 فولت كحد اقصى و4 فولت كحد ادني.
ويتم استخدام المكثف C1 على الطرف 8 و 1 لـ LM386 لزيادة قيمة gain من 20 إلى 200. حيث ان الطرف 8 و 1 لـ LM386 هما المسئولين عن التحكم في الGain. وكما توضح الداتاشيت الخاصة باننا نستطيع الحصول على اعلى Gain باستخدام معه المكثف 10uf على طرفيه 8 و 1.
وإذا تم وضع مقاومة على التوالي مع المكثف C1 سوف تستطيع الحصول على قيمة للـ Gain بين 20 إلى 200 للـ LM386.
والطرف 2 و 3 هما طرفي الدخل لـ LM386 ، الطرف 2 هو السالب inverting وتم توصيله في هذه الدائرة بالـ ground و الطرف 3 هو الموجب non-inverting ومطبق عليه دخل الميك مع المقاومة المتغيرة VR1 وتستخدم كـ متحكم في مستوى الصوت.
وتم استخدام المكثف C2 , C5 وهم بمثابة (coupling capacitor) لإلغاء اشارة DC وتمرير اشارة AC. الطرف 7 للمكبر هو طرف bypass ، يمكنك توصيله بالـ Ground عبر مكثف لمزيد من الاستقرار ، ولكن في هذه الدائرة سوف نتركه بدون توصيل. ويتم وضع المقاومة R2 كـ ( pull up resistor ) مع الميك لإستفادة اكبر من دخل الميك.
فيديو لعمل الدائرة بعد التنفيذ

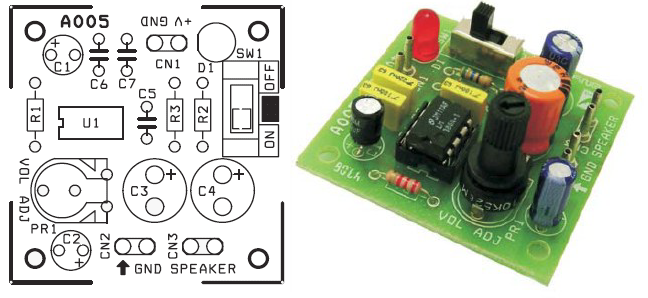

دائرة 2
